조명 도면에서 스위치와 회로를 읽고 생활 동선에 대조하는 법

등의 위치보다 어떤 자리에서 무엇을 조작하는지 먼저 읽습니다

조명 도면은 방에 들어와 켜고 나가며 끄는 순서로 읽습니다. 생활 장면마다 스위치 번호·제어할 등기구·회로표를 연결하면 기호가 많아도 필요한 조작이 빠진 곳을 찾을 수 있습니다. 가구 배치나 기구를 바꿨다면 관련 전기 도면도 같은 판인지 대조합니다. 이 과정은 사용 요구를 전달하는 자료 검토이며, 실제 배선과 전기 작업의 적합성은 담당 전문가가 확인할 사항입니다.

이 글은 조명 상담에서 도면의 범례와 제품·제어 관계, 생활 과업과 인계 자료를 확인하는 가이드입니다. 배선·차단기·스위치의 연결과 교체를 수행하는 방법은 안내하지 않습니다. 전기 설계·시공·안전·적합성은 실제 현장과 제품, 적용 기준에 따른 전문 확인이 필요합니다. 가상의 도면 기호를 실제 배선 지침으로 사용하지 않습니다.

조명 배치도·전기 도면·제품표·제어 설명을 연결합니다

조명 배치도는 등기구 위치를 논의할 수 있는 자료이고 전원·보호·실제 회로 설계의 모든 정보를 대신하지 않습니다. 스위치 표시가 있는 그림도 그것이 무엇을 제어하고 어떤 전기 회로에 속하는지 같은 정보라고 볼 수 없습니다. 관련 도면과 범례, 등기구·제어 제품표를 함께 읽고 담당자에게 관계를 확인합니다.

도면에는 발행 목적과 개정, 적용 상태를 확인할 정보가 필요합니다. 상담용 그림과 시공 적용 도면, 실제 완공 상태의 기록을 구분합니다. 최신 파일 이름 하나만 보고 모든 제품과 제어 변경이 반영됐다고 가정하지 않습니다. 관련 문서가 같은 버전의 구성을 설명하는지 확인해야 합니다.

정보가 없는 항목은 미확인으로 남기고 무엇을 어느 담당에게 확인할지 적습니다. 빈칸을 일반적인 배선 방식으로 추정해 채우지 않습니다.

도면의 선과 번호는 해당 범례를 확인한 뒤 해석합니다

같은 선 모양이라도 도면마다 표시 목적이 다를 수 있습니다. 조작 관계를 나타내는 선을 실제 배선 경로로 오해하거나 같은 그룹으로 조작되는 등을 같은 전기 분기회로라고 단정하지 않습니다. 제어 관계와 전원·보호 관계는 전문 도면과 담당 설명으로 구분할 부분입니다.

설명용 기록에서는 가상의 등기구 이름과 조작부 이름을 연결할 수 있습니다. 예를 들어 주방 작업 조명, 식탁 조명, 거실 전체 조명을 서로 다른 대상 이름으로 적고 어느 자리에서 무엇을 켜고 끄는지 질문합니다. 실제 도면 번호와 제품이 정해지면 같은 장부에서 대상 식별을 연결합니다.

기호를 읽기 어렵다고 공사 전에 의미를 묻지 않고 넘어가면 완성 후 서로 다른 기대가 드러날 수 있습니다. 담당자가 설명한 조작 관계와 현재 도면의 표시가 같은지 대조하고 수정이 필요한 부분을 개정 기록에 남깁니다. 구두 설명과 실제 시공 문서가 불일치한 상태는 확인 완료로 표시하지 않습니다.

입장·사용·이동·퇴장의 장면으로 조작 위치를 대조합니다

방에 들어오는 장면에서는 문 열림과 손잡이, 가구와 스위치 위치의 관계를 봅니다. 사용 장면에서는 소파와 침대, 작업대 등 실제 자리에서 필요한 조작을 설명합니다. 이동과 퇴장 장면에서는 조명을 끈 뒤 어떤 경로를 사용하는지 담당자가 이해할 수 있는 과업 기록을 준비합니다.

조작 위치의 적정 높이나 거리를 하나의 수치로 제시하지 않습니다. 사용자 요구와 건축물·제품·접근성 기준에 따른 실제 검토가 필요합니다. 생활 상황을 설명할 때는 불필요한 건강이나 가족 정보를 공개하지 않고 필요한 기능과 동작을 중심으로 정리할 수 있습니다.

자동 제어를 원한다면 언제 켜지고 꺼져야 하는지, 사용자가 어떤 수동 조작을 기대하는지 설명합니다. 센서나 앱을 추가했다는 사실이 모든 장면에서 원하는 동작을 보장하지 않습니다. 실제 제품과 설치·설정·통신·관리 조건을 담당자와 확인하고 미확인 기능을 가능으로 채우지 않습니다.

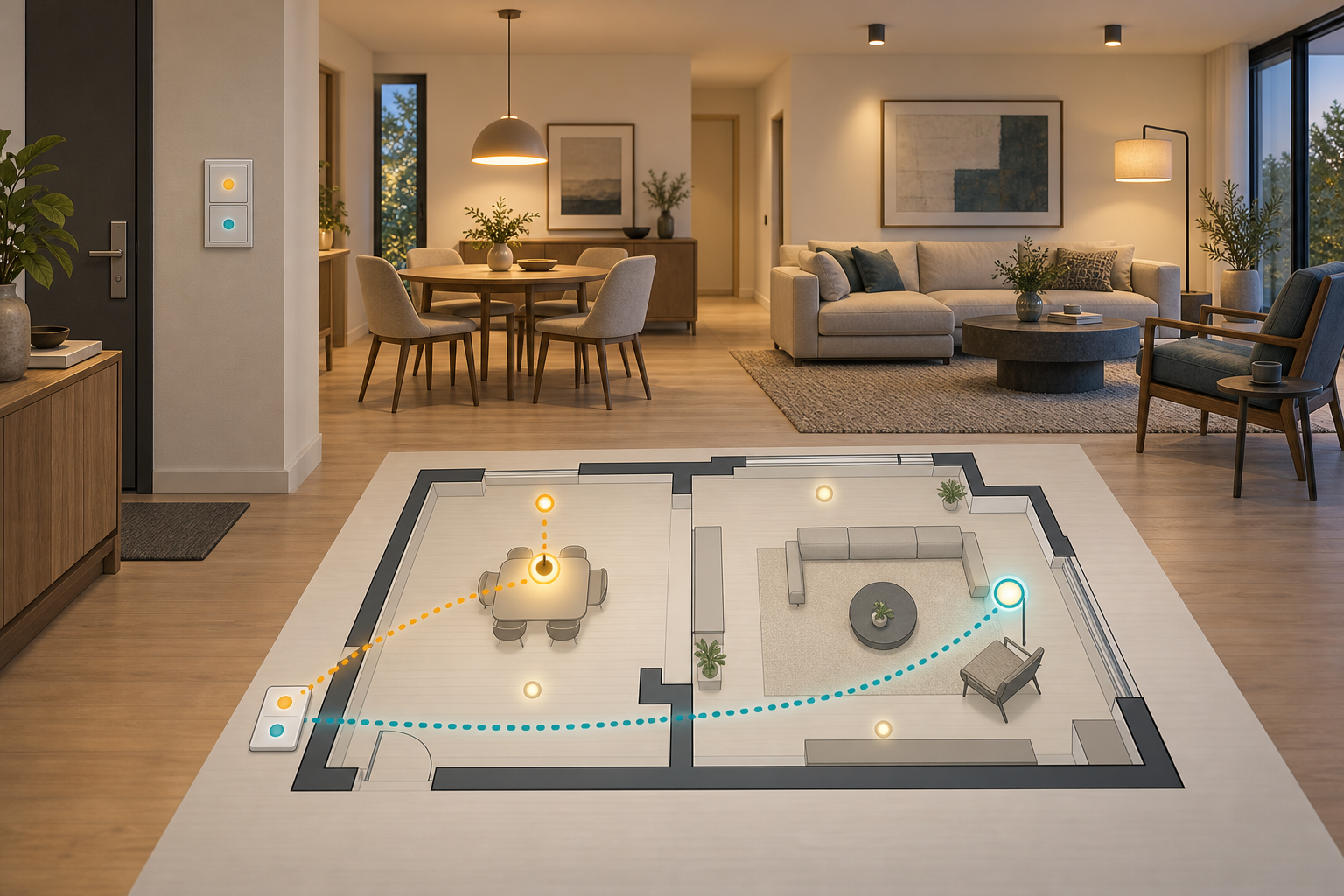

가상 사례: 식탁만 켜고 싶지만 거실 전체가 함께 켜집니다

실제 고객 사례가 아닌 구성 가정입니다. 식탁 조명과 거실 전체 조명을 각각 쓰고 싶었지만 상담 자료에는 위치만 표시하고 조작 관계를 정리하지 않았다고 생각해 보겠습니다. 완성 후 함께 조작되는 구성을 발견해도 단순히 등 위치가 맞는다는 사실만으로 사용 요구를 확인했다고 볼 수 없습니다.

계획 단계에서는 과업 장부에 식탁 이용, 거실 휴식, 전체 청소라는 장면을 적고 각 장면에서 원하는 조명과 조작부를 연결합니다. 실제로 가능한 제어 구성과 제품·전기 조건은 전문 담당이 검토할 부분입니다. 사용자가 다른 배선이나 스위치 연결을 직접 정하는 방식으로 요청하지 않습니다.

표는 가상의 과업 설명이며 실제 밝기 시험이나 승인된 회로 설계가 아닙니다. 원하는 동작과 적용 가능한 구성, 실제 확인을 다른 상태로 남깁니다.

디밍 가능이라는 말은 실제 등기구·제어 제품에서 확인합니다

밝기를 조절하고 싶다면 실제 등기구와 관련 전원·제어 제품, 제조사 자료의 호환과 동작 조건을 확인해야 합니다. 상품군 이름에 LED나 스마트라는 말이 있다고 원하는 디밍과 제어가 모두 가능한 것은 아닙니다. 제품을 변경할 때는 그 변경이 기존 제어 계획에 미치는 영향도 검토합니다.

미국 DOE의 조명 제어 자료는 원하는 제어 목표와 시스템 기능, 제품·설정과 문서화의 관계를 다룹니다. 이 글은 그 관리 체계를 참고하며 미국 상업·연방 건물의 기술 조건을 한국 주택의 배선·전기 기준으로 적용하지 않습니다. 실제 제조사 자료와 현장의 전문 계획으로 확인해야 합니다.

도면과 제품표에 조절 기능이 적혀 있어도 실제 납품 모델과 설정이 같은지 대조합니다. 낮은 밝기에서의 동작과 사용자가 기대하는 조절 범위 등 필요한 검수 항목은 담당자와 정합니다. 블로그에서 실제 시험하지 않은 깜박임·소음·호환 성능을 제품 이름만으로 판정하지 않습니다.

가구·등기구·스위치가 바뀌면 관련 요구를 다시 확인합니다

두 번째 가상 상황으로 식탁 위치가 바뀌고 조명 제품도 대체됐다고 생각해 보겠습니다. 기존 배치도에 등 위치만 수정하면 조작부 위치와 제어 요구, 제품 호환과 견적·일정이 남아 있을 수 있습니다. 변경 장부에는 이전·새 대상, 영향받는 문서와 과업, 확인 담당과 적용 상태를 적습니다.

등기구가 비슷하게 생겼다는 이유로 관련 제어와 설치 조건까지 같은 것으로 이어받지 않습니다. 실제 제품 자료와 전문 검토를 연결하고 주문·납품·설정 문서가 변경을 반영하는지 확인합니다. 제품이 도착했다는 상태와 실제 시공·검사를 마친 상태를 구분합니다.

작업 범위가 확대되는 경우에는 처음 견적의 포함·제외와 새로운 계약·행정·전기 확인 범위를 대조해야 합니다. 작은 조명 변경이라는 설명만으로 필요한 전문 작업과 안전 확인을 생략하는 근거로 사용하지 않습니다. 실제 범위와 적용 기준은 담당자가 검토할 자료입니다.

검수표는 조작 결과와 성능·안전 확인을 분리합니다

사용 검수에서는 어느 조작부에서 어느 조명이 어떤 상태로 바뀌는지 실제 구성에 대응하는 기록이 필요합니다. 조명이 켜졌다는 사실을 전기 안전과 법규 적합성, 조도와 눈부심 등 모든 성능의 시험 결과로 표시하지 않습니다. 필요한 전문 검수와 주민의 사용 확인은 목적과 담당이 다른 자료입니다.

실제 확인에는 적용 제품과 설정, 담당과 시점, 과업과 조건, 결과·미확인·보완을 연결합니다. 위험한 전기 시험이나 해체를 주민이 직접 수행하는 방법은 안내하지 않습니다. 전문 담당이 필요한 검사와 안전 조건을 계획하고 결과 자료를 인계할 부분입니다.

계획표에 있는 기능과 실제로 확인한 기능을 같은 완료 표시로 묶지 않습니다. 실제 결과가 없는 칸은 검수 예정이나 미확인으로 표시합니다.

입주 후 자료는 최종 구성과 조작·관리 방법을 이어 줍니다

최종 적용 도면과 실제 제품표, 제조사 사용·관리 자료와 전문 결과를 연결합니다. 입주자가 어떤 조작부가 무엇을 제어하는지 찾을 수 있는 설명도 필요합니다. 도면 번호가 바뀌거나 제품을 대체했다면 현재 자료와 이전 상담 자료의 차이가 기록돼야 합니다.

앱이나 네트워크 기능을 사용하는 경우에는 실제 제품의 계정·접속·사용·정비 역할과 인계 범위를 필요한 담당과 정합니다. 개인 비밀번호를 공개 문서나 기사에 적는 방식으로 관리하지 않습니다. 제품의 기능과 실제 설정·인계가 완료된 상태를 구분해 남기고 불필요한 접근 권한을 확대하지 않습니다.

조작이 예상과 다르거나 이상 상태가 생겼을 때는 제품과 위치 식별, 실제 상황과 관련 자료를 담당 창구에 전달합니다. 사용자가 안전 기능이나 배선을 임의로 바꿔 해결하는 방법은 사용하지 않습니다. 다음 전문 확인의 범위와 담당이 기존 기록에서 이어질 수 있어야 합니다.

시공 확정 전에 남길 질문

• 도면의 목적·개정·범례와 실제 제품이 연결되는가.
• 제어 그룹과 전기 회로의 정보를 혼동하지 않았는가.
• 입장·사용·이동·퇴장의 조작 요구가 정리됐는가.
• 가구·문 열림·사용자 요구와 조작부 관계를 검토하는가.
• 디밍·자동 제어의 기능과 제품 조건을 확인할 담당이 있는가.
• 변경이 도면·주문·제품·제어·견적에 함께 반영되는가.
• 사용 결과와 전문 성능·안전 확인, 인계 자료가 구분되는가.

좋은 조명 도면 검토는 등의 개수를 늘리는 과정이 아닙니다. 실제 생활 과업과 적용 가능한 전문 계획, 제품과 조작·관리 자료가 같은 구성을 설명하게 만드는 과정입니다.

참고 자료와 적용 범위

• 미국 DOE: 조명 제어 솔루션 — 제어 목표·시스템 기능·구성·문서화의 관계 참고. 링크된 안내 페이지의 공개 설명을 확인했으며 모든 첨부 기술 전문을 검토하거나 한국 전기 설계 기준으로 적용한 글이 아님.

자료 대조일: 2026-09-13. 사례와 표는 설명용이며 실제 고객 조명 도면·배선·조도·전기 검사 또는 제어 시험 결과가 아닙니다. 작성·운영: ArchFact 편집팀. 정정·문의. 함께 읽기: 사용 동작과 평면 검토 · 변경 범위와 문서 기록.

인계 설명과 실제 구성의 차이를 바로 기록합니다

전문 담당이 사용 방법을 설명할 때 최종 자료와 실제 조작부가 같은 대상을 가리키는지 확인할 질문을 준비합니다. 설명서에는 조명 이름이 있는데 현장에서는 구분하기 어렵다면 위치·제품 식별을 보완하고 현재 자료를 갱신합니다. 필요한 조작 설명을 들었다는 상태와 모든 사용·성능 확인을 마친 상태는 분리합니다.

보완 요청에는 어느 공간의 어떤 조작과 자료가 불일치했는지, 현재 확인과 남은 질문을 적습니다. 담당자가 바뀌면 이 기록과 최종 구성 자료를 연결해 같은 설명을 처음부터 반복하지 않도록 인계합니다.

스위치·등 번호·회로표가 다른 경우의 도면 질문

S-01·L-01·C-01은 가상 도면 식별입니다. 실제 전기 배선·회로 구성이나 작업 지침이 아닙니다.

스위치 기호를 보았다고 실제 배선 관계를 확인한 것은 아닙니다. 생활 동선에서 필요한 제어 과업과 설계 문서의 기구·회로·제어 식별을 연결해 질문합니다. 번호 불일치가 발견되면 사용자가 결선을 바꾸지 않고 해당 설계·시공 담당에게 적용 문서와 확인 범위를 요청합니다. 전원·구조 안전과 전기 작업의 적합성은 일반 배치표와 별도 전문 확인입니다.
