평면도는 현관에서 하루를 따라가며 봅니다
평면도는 표시 축척과 출력 길이를 확인한 뒤 하루의 동선을 따라 읽습니다. 현관·주방·세탁·수납의 임시 상태와 문·창·서랍·의자를 사용하는 순간을 겹쳐 보면 면적은 맞지만 동작이 막힌 곳을 찾을 수 있습니다. 단독 사용과 동시 사용을 나누고 실제 제품·현재 도면에 같은 비율로 표시합니다. 한 치수의 검산을 현장 크기와 설계·시공 적합성 검증으로 확대하지 않습니다.
그래서 현관에서 시작해 주방, 식탁, 거실, 욕실, 세탁, 침실, 수납, 외부 공간으로 동선을 따라가 보세요. 어디에서 두 사람이 마주치는지, 문이 열릴 때 가구와 부딪히는지, 젖은 물건을 들고 돌아다니는 거리가 긴지, 밖에서 들어온 먼지가 어디까지 들어오는지 같은 질문이 평면의 품질을 보여줍니다.
채광, 환기, 동선, 수납은 따로 보지 않습니다
| 채광 | 남향 여부만 보지 말고 주요 생활 시간에 빛이 들어오는지, 여름 과열은 없는지, 처마와 인접 건물 그림자는 어떤지 확인합니다. |
|---|---|
| 환기 | 창이 있다고 환기가 되는 것은 아닙니다. 들어오는 창과 나가는 창, 욕실·주방 배기, 붙박이장 뒤 결로 가능성을 같이 봅니다. |
| 동선 | 동선은 짧은 것이 항상 좋은 것이 아닙니다. 조리, 식사, 세탁, 샤워, 출근 준비가 서로 방해하지 않는지가 더 중요합니다. |
| 수납 | 수납은 남은 곳에 붙이는 장이 아니라 생활 물건의 위치를 정하는 일입니다. 자주 쓰는 물건과 가끔 쓰는 물건을 나눠야 합니다. |
예를 들어 햇빛이 좋은 창 앞을 모두 거실로 쓰고 싶어도, 그 위치가 여름에 너무 뜨겁거나 외부 시선에 노출되거나 가구 배치가 애매하면 생활 만족도는 떨어질 수 있습니다. 좋은 평면은 하나의 장점을 크게 만든 그림보다, 여러 조건이 무리 없이 같이 맞는 구조에 가깝습니다.
가구 크기와 문 열림을 넣어야 진짜 평면이 보입니다
도면에서는 넓어 보이던 방도 침대, 책상, 옷장, 방문 여는 공간을 넣으면 갑자기 좁아질 수 있습니다. 주방도 냉장고 문, 식기세척기, 하부장 서랍, 식탁 의자 뒤 공간을 넣어야 실제 사용 가능성이 보입니다. 특히 작은 집일수록 10cm 차이가 생활의 불편으로 이어질 수 있습니다.
평면 검토 때는 좋아하는 가구 사진보다 실제 치수를 먼저 준비하는 편이 좋습니다. 침대 폭, 소파 깊이, 식탁과 의자, 냉장고와 세탁기, 로봇청소기, 유모차, 계절 짐처럼 부피가 있는 물건을 도면에 대입해 보세요. 그다음 콘센트, 조명 스위치, 에어컨 배관, 환기구 위치가 생활과 맞는지 보면 설계 수정의 이유가 더 분명해집니다.
“이 방이 몇 평인가요”보다 “퀸 침대를 놓고 양쪽으로 지나갈 수 있나요”, “냉장고 문과 식탁 의자가 동시에 열리나요”처럼 실제 행동으로 묻는 질문이 훨씬 정확합니다.
작은 방에 침대와 책상이 모두 들어간다고 해서 사용하기 좋은 방은 아닙니다. 방문이 열리는 자리, 의자를 뒤로 뺄 공간, 옷장 문이 열리는 폭까지 겹쳐보면 실제로는 한쪽 가구를 줄이거나 콘센트 위치를 바꿔야 하는 경우가 많습니다.
축척을 확인하고 실제 물건을 같은 비율로 올려봅니다
출력한 도면이 1:50이라면 도면의 1cm는 실제 50cm입니다. 다만 프린터가 자동으로 축소했을 수 있으므로 축척자만 믿지 말고 도면에 적힌 한 치수를 일반 자로 재어 비율이 맞는지 먼저 확인하세요. 화면으로 볼 때도 PDF 배율이 바뀌면 자로 잰 길이는 의미가 없습니다.
| 침실 | 실제 침대·옷장 크기와 문짝이 열리는 범위를 같은 축척으로 겹칩니다. |
|---|---|
| 식당 | 식탁 크기뿐 아니라 의자를 뒤로 뺐을 때 통로와 겹치는지 봅니다. |
| 주방 | 냉장고·식기세척기·서랍이 열린 상태와 두 사람이 서는 장면을 표시합니다. |
| 세탁실 | 제품 규격, 문 열림, 빨래 바구니, 급배수 점검 공간을 함께 그립니다. |
| 현관 | 현관문·중문·신발장 문, 택배와 장바구니가 동시에 놓이는 상황을 봅니다. |
인터넷에서 본 평균 치수보다 실제로 가져갈 가구와 가전의 제조사 도면을 쓰는 편이 정확합니다. 아직 제품을 정하지 않았다면 최대 허용 치수를 설계자와 정하고, 설치·환기·정비에 필요한 여유를 제품 설명서에서 확인합니다.
평면 검토 체크
도면 검토 상태
0/8 확인위험 신호
- 거실을 넓히기 위해 현관, 세탁, 수납, 주방 보조 공간이 과하게 줄어든 평면
- 창은 많지만 서로 마주보는 통풍 경로가 약하고 욕실 배기가 애매한 평면
- 방문, 욕실문, 붙박이장, 냉장고 문이 같은 지점에서 겹치는 평면
- 가구를 넣으면 통로가 좁아지고, 식탁 뒤 의자 공간이 부족한 주방
- 외벽 붙박이장, 환기 어려운 욕실, 단열이 끊길 수 있는 창 주변을 설명 없이 넘기는 경우
위험 신호가 보인다고 바로 나쁜 설계라고 단정할 필요는 없습니다. 다만 이유가 설명되지 않는 불편은 입주 후 반복됩니다. 설계자에게 왜 그렇게 배치했는지, 다른 대안은 무엇인지, 비용과 구조에는 어떤 차이가 있는지 질문하는 것이 좋습니다.
참고 기준과 한계
- 국가법령정보센터: 건축법령, 피난·채광·환기 관련 기준, 지자체 조례 확인
- 건축법 시행령 제51조: 단독주택과 공동주택 거실의 채광·환기 설비 근거
- 토지이음: 대지의 방향, 용도지역, 행위 제한, 주변 조건 확인
가상의 출력 축척을 한 치수로 확인합니다
다음은 실제 고객 도면이 아닌 비율 계산 예시입니다. 도면의 기준 치수가 1000밀리미터로 적혀 있고 출력된 해당 선을 종이에서 20밀리미터로 읽었다면 실제 치수와 종이 길이의 비율은 1000÷20=50입니다. 그 기준에서는 1:50의 관계입니다. 종이 20밀리미터를 실제 20밀리미터로 사용하지 않습니다.
같은 기준 선이 축소 출력되어 16밀리미터가 되었다면 1000÷16=62.5로 앞선 1:50과 다릅니다. 도면의 축척 표기만 보고 종이에 자를 대어 실제 길이를 읽는 방식은 잘못될 수 있습니다. 실제 자료에서는 출력·화면 배율과 기준 치수, 표시 방식과 담당자의 원문 도면을 확인해야 합니다.
| 가상의 기준 | 종이 길이 | 계산과 의미 |
|---|---|---|
| 실제 표기 1000mm | 20mm | 1000÷20=50, 해당 기준의 1:50 |
| 같은 표기 1000mm | 16mm | 1000÷16=62.5,1:50출력과 다름 |
| 자료 불명확 | 측정·배율 미확인 | 원문과 담당 확인 없이 적용하지 않음 |
이 표는 도면 전체의 정확성과 시공 치수를 검증하는 결과가 아닙니다. 한 기준에서 비율이 맞는지 설명한 것이며 실제 설계·시공 적용 정보는 원문 도면과 전문 담당의 확인을 따라야 합니다. 서로 다른 기준 선에서 비율이 다르면 임의로 평균을 내어 적용하지 않습니다.

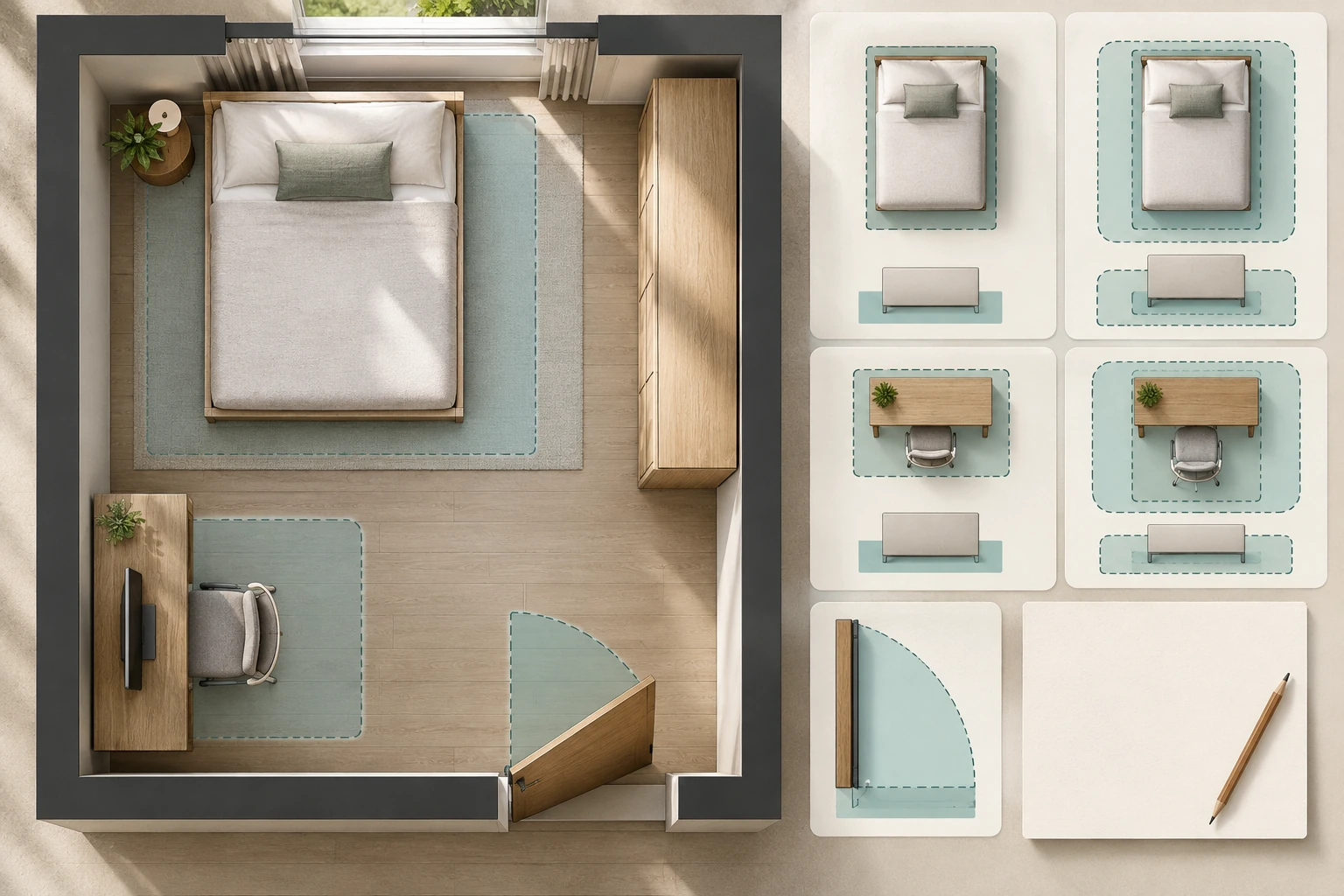

가상 사례: 침대와 책상은 들어가지만 두 동작이 겹칩니다
실제 고객 평면이 아닌 배치 가정입니다. 닫힌 상태의 침대·책상·옷장이 도면에 들어간다고 생각해 보겠습니다. 그러나 책상 의자를 사용하는 상태와 옷장 문을 여는 상태, 방문을 열고 이동하는 장면은 다른 공간 관계를 갖습니다. 닫힌 물건의 외곽만 맞는다는 사실을 실제 동작과 접근이 편리한 결과로 바꾸지 않습니다.
검토 자료에는 실제 제품과 크기·열림·설치·정비 지침, 사용 과업과 공간·문·가구의 관계를 연결합니다. 아직 제품이 미정이면 그 상태와 검토할 범위를 담당자와 정합니다. 평균 치수를 실제 선정 제품과 동일한 정보로 표시하지 않습니다.
대안은 어떤 물건과 동작을 바꾸려는지, 관련 구조·설비·제품·적용 기준과 비용·일정에 어떤 영향이 있는지 전문 담당에게 질문합니다. 가구를 줄이거나 문 방향을 바꾸는 그림이 실제 적용 가능한 설계라는 뜻은 아닙니다. 필요한 전문 확인과 현재 계획·적용 상태를 구분해야 합니다.
동작을 순서와 동시 사용으로 나누어 표시합니다
현관에서 짐을 놓고 이동하는 순서, 주방에서 냉장고와 서랍을 사용하는 동작, 식탁 의자와 통행·문 열림이 겹치는 장면을 구분합니다. 동선이 짧다는 사실만으로 두 사람이 같은 공간을 사용하는 조건과 관리·접근성이 확인된 것은 아닙니다.
가상의 과업 기록에는 장면과 실제 물건·제품·상태, 필요한 이동과 조작, 확인한 자료와 미확인을 적습니다. 도면 위 선과 물건 배치는 상담용 설명이고 실제 사용성 시험·법규·안전 인증이 아닙니다. 적용 가능한 공간과 치수는 실제 자료와 전문 검토로 확인해야 합니다.
아직 확인하지 않은 과업은 가능으로 채우지 않습니다. 필요한 현장과 제품 자료를 담당자에게 요청하고 계획·실제 확인·보완과 다음 담당을 나눕니다. 문을 무리하게 조작하거나 안전 기능을 해제해 확인하는 방법도 안내하지 않습니다.
채광·환기·구조·설비는 같은 배치의 관련 문서와 대조합니다
창과 문, 가구·수납·설비 배치가 바뀌면 빛·환기·접근·구조·전기·급배수·방수와 관련 도면이 영향을 받을 수 있습니다. 도면 하나의 위치를 수정했다는 사실과 전체 관련 검토가 변경을 반영한 사실은 다릅니다. 현재 제품과 배치, 필요한 전문·행정 확인을 같은 버전으로 연결합니다.
채광과 환기의 법정 기준은 실제 건축물과 원문·하위 기준을 전문 검토할 부분입니다. 건축법 시행령 제51조는 기존 자료 대조일인 2026-09-13 이후 시행 표시가 달라졌습니다. 2026-10-09에 연결된 공식 페이지의 제명과 시행 표시를 확인했으며, 현재 표시는 2026-09-18 시행·대통령령 제36587호입니다. 이 확인은 법령 전문과 하위 기준의 전체 검토나 특정 평면의 적용·적합성 판정이 아닙니다.
창과 도면 화살표만으로 실제 풍량·공기질·조도·결로 안전을 보장하지 않습니다. 필요한 전문 확인과 사용 요구, 현재 자료와 미확인 범위를 구분하면 설계 상담에서 무엇을 다시 확인할지 알 수 있습니다.
최종 배치와 변경 기록을 같은 공간 식별에 보관합니다
최종 도면과 실제 가구·제품·설비, 관련 전문 결과와 사용·관리 자료를 같은 위치 번호로 연결합니다. 사진처럼 예쁘게 배치했다는 상태와 실제 설치·조작·접근·검사를 확인한 상태는 다릅니다. 결과는 담당·방법·조건·범위와 미확인·보완을 읽어야 합니다.
본문의 가상 계산과 배치표는 상담용 설명입니다. 실제 적용은 원문 도면과 제품·현장 조건을 해당 전문 담당에게 확인해야 합니다.
축척 표기와 출력 길이가 다를 때의 검산 기록
치수는 출력 축척의 산식 설명을 위한 가정이며 실제 설계 치수·현장 측정이 아닙니다.
| 같은 기준 치수 | 가상 출력 길이 | 해석 |
|---|---|---|
| 도면 표시 2,000mm | 40mm | 2,000÷40=50, 해당 치수에서 1:50 관계 |
| 같은 표시 2,000mm | 36mm | 약 1:55.56 관계, 표기의 1:50을 그대로 사용하지 않음 |
| 다른 방향 기준 치수 | 아직 대조 안 함 | 한 치수만으로 모든 축척·출력 상태를 확정하지 않음 |
출력 맞춤 설정이나 그림 변환으로 표시 축척과 실제 출력 관계가 달라질 수 있습니다. 가구를 올려보기 전에 기준 치수와 출력 길이, 출력 조건을 먼저 보관합니다. 축척 확인은 도면을 읽는 관계의 검산이며 현장 크기·공간 적합성 검사가 아닙니다. 문·서랍·의자·창을 사용할 때의 단독·동시 동작도 별도 배치판에서 검토해야 합니다.
