욕실·옥상 방수 공사에서 사진으로 남길 시점

방수 사진의 목적은 나중에 위치와 순서를 복원하는 것

완성된 욕실 타일이나 옥상 마감만 찍으면 표면 상태는 남지만, 그 아래 방수층이 어디까지 이어졌고 배수구와 벽 모서리에서 어떻게 연결됐는지는 확인하기 어렵습니다. 방수 사진의 가치는 예쁜 완성 사진보다 “어느 공간의 어느 부위를 어떤 공정 직후에 촬영했는가”를 다시 찾을 수 있는 데 있습니다. 따라서 촬영 계획은 마감일이 아니라 방수층이 가려지는 날짜를 기준으로 잡는 편이 실용적입니다.

먼저 평면도나 간단한 공간 스케치에 욕실 A, 옥상 북측, 기계실 앞처럼 위치 코드를 정합니다. 각 사진에는 촬영일, 위치 코드, 공정 단계, 적용한 도면의 판본, 확인이 필요한 쟁점을 연결합니다. 스마트폰 화면에 날짜가 보이는 것만으로는 부족합니다. 파일 이름과 사진대장에 같은 정보를 적어 두어야 파일을 복사하거나 메신저로 전달한 뒤에도 맥락이 남습니다.

건축공사감리 세부기준은 공종별 도서 검토와 육안검사·입회·시험 등을 감리업무로 다루고, 해당 건축물의 공사현황 사진·동영상을 보고자료에 포함합니다. 주택건설공사 감리업무 세부기준은 적용 대상이 주택법상 주택건설공사로 한정되지만, 시공 후 보이지 않는 부위를 공종과 단계별로 촬영하고 시공일자·위치·작업내용을 함께 관리하는 기록 원칙을 보여 줍니다. 소규모 민간 공사에서 자율 기록표를 만들 때도 이 원칙을 참고할 수 있으나, 그 기록표가 법정 감리자료를 대신하지는 않습니다.

• 위치 코드: 층·실명·방향·배수구 번호를 조합합니다.
• 공정 코드: 바탕 정리, 상세 보강, 방수층, 보호층 직전, 시험, 보수 후로 나눕니다.
• 도면 정보: 상세도 번호와 최신 개정일을 적고 오래된 출력본과 섞이지 않게 합니다.
• 확인 상태: 촬영 완료와 기술적 확인 완료를 같은 의미로 표시하지 않습니다.

욕실과 옥상에서 놓치기 쉬운 촬영 시점

첫 기록은 방수재를 바르기 전 바탕 상태입니다. 균열 보수, 돌출물 제거, 배수구 주변 정리, 벽과 바닥의 접합부 상태가 보이게 남깁니다. 다음 기록은 상세 보강 직후입니다. 욕실에서는 배수구·문턱·배관 관통부·벽과 바닥 모서리, 옥상에서는 드레인·파라펫 올림부·신축줄눈·설비기초·관통부가 핵심입니다. 넓은 평면 한 장보다 물길이 끊기기 쉬운 접점마다 원경과 근접 사진을 짝지어야 합니다.

도막이나 시트 등 실제 공법에 따른 층별 시공 기록은 해당 설계도서와 시방서의 공정 순서를 따릅니다. 겉보기 색만으로 재료 종류나 도막 두께, 접착 상태를 단정할 수 없으므로 자재명·로트·시공 범위·양생 조건은 별도 작업기록과 연결합니다. 가장 중요한 시점은 보호몰탈, 타일, 단열재, 무근콘크리트, 데크, 조경층 등으로 방수층이 완전히 가려지기 직전입니다. 이후에는 철거 없이는 같은 정보를 되찾기 어렵습니다.

담수시험이나 지정된 누수 확인 절차를 실시한다면 시작 전 상태, 물을 채운 범위와 기준점, 시험 중 관찰 위치, 종료 후 배수 상태, 하부나 이면의 확인 결과를 시간 순서로 묶습니다. 시험 시간과 판정 방법은 공법·설계·계약에 따라 다르므로 임의의 숫자를 보편 기준으로 쓰지 않습니다. 이상 부위를 보수했다면 보수 전, 제거·재시공 과정, 보수 후, 후속 확인을 같은 방향에서 다시 촬영해야 전후가 연결됩니다.

같은 위치를 공정마다 반복해 변화선을 만듭니다

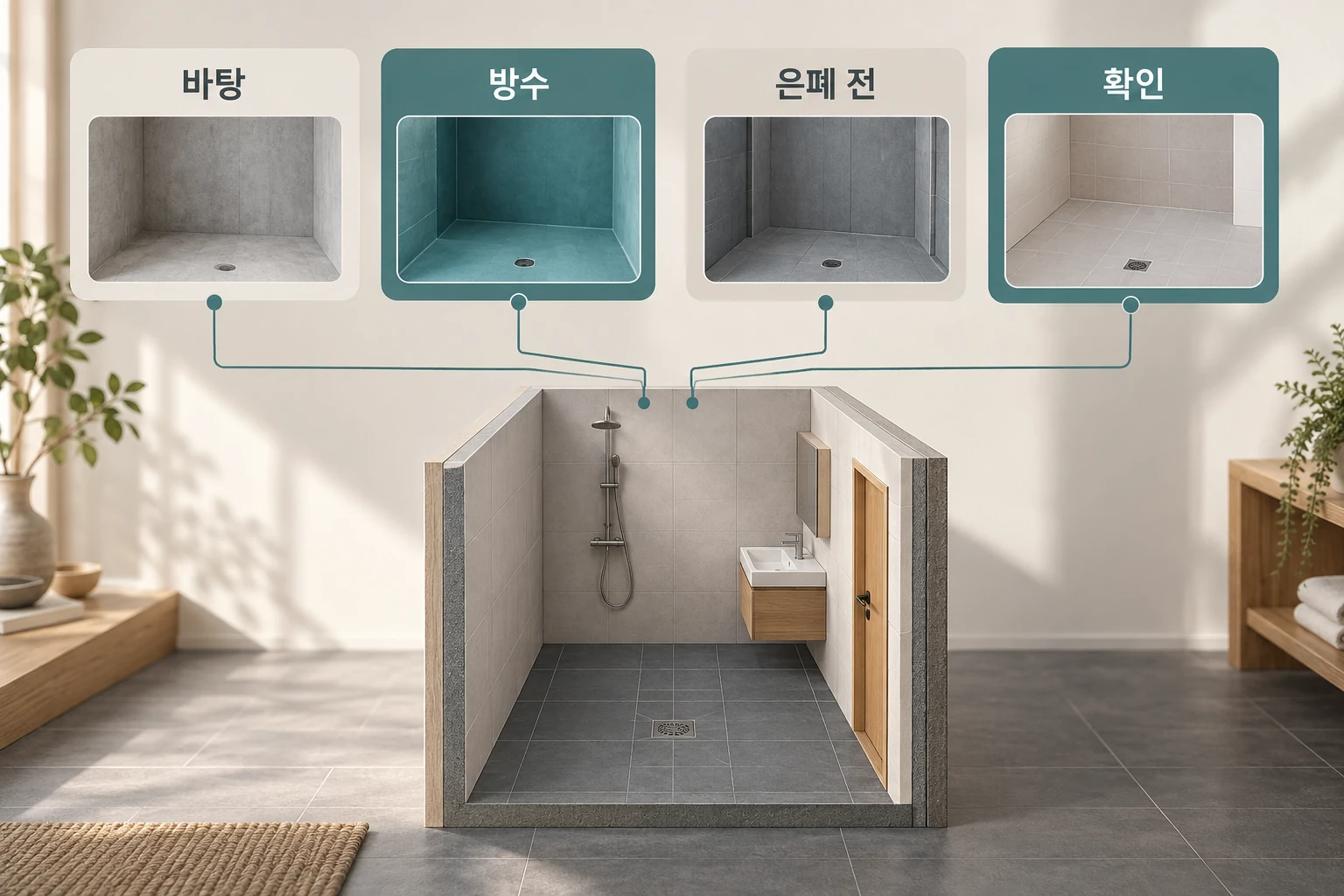

한 번 잘 찍는 것보다 같은 위치를 바탕 정리, 상세 보강, 방수층, 마감 직전, 보수 후에 반복해 남기는 편이 공정 기록에 유용합니다. 출입구 모서리나 고정된 벽처럼 계속 남아 있는 기준점을 정하고, 평면 스케치에 촬영 방향을 화살표로 표시합니다. 다음 촬영자는 같은 위치 코드와 방향을 사용해 어느 단계에서 접합이 가려졌고 어디가 보수됐는지 시간 순서로 비교할 수 있습니다.

사진 표찰에는 현장명 전체나 개인정보를 과도하게 넣지 않고 위치 코드·공정 단계·날짜·사진 번호를 적습니다. 자재 라벨이나 로트는 해당 시공 구역 사진과 연결하되, 포장 사진만으로 실제 사용 위치를 단정하지 않습니다. 필요한 치수 기준물은 방수층을 긁거나 누르지 않는 방식으로 사용하고, 측정값은 측정자·기기·방법이 포함된 별도 확인 기록과 연결합니다. 사진 화면의 자만 보고 공식 두께 측정이 끝났다고 표시하지 않습니다.

안전과 품질이 촬영보다 우선입니다. 난간이 없는 옥상 가장자리로 접근하거나 젖은 바닥에서 뒷걸음질하지 말고, 미양생 방수층 위에 올라가 구도를 만들지 않습니다. 사진을 찍기 위해 보호재를 임의로 걷거나 시험 조건을 바꾸어서도 안 됩니다. 접근이 위험하거나 시공 중인 구역은 책임 있는 현장 관계자와 촬영 위치를 협의하고, 직접 접근하지 못했다는 사실도 기록에 남깁니다.

• A단계: 방수 전 바탕과 기존 균열·보수 위치
• B단계: 배수구·관통부·모서리·문턱·파라펫 상세 보강
• C단계: 설계도서상 방수 공정의 구역별 진행 상태
• D단계: 보호층과 최종 마감으로 가려지기 직전 상태
• E단계: 시험 관찰과 이상 부위 보수·재확인 결과

사진대장은 파일 개수보다 연결 정보가 중요합니다

폴더는 날짜만으로 나누기보다 공간과 공정을 함께 사용합니다. 예를 들어 “욕실A_배수구1_상세보강_20260820_01”처럼 검색 가능한 이름을 쓰고, 사진대장에는 파일명·위치·공정·도면판본·촬영자·확인 요청·후속 조치를 한 줄씩 적습니다. 같은 사진을 메신저, 클라우드, 개인 휴대전화에 흩어 두면 최종본을 알기 어려우므로 원본 보관 위치와 공유본 위치를 분리하고 정기적으로 백업합니다.

공동주택 하자판정기준의 누수 하자 범위는 지붕과 욕실 등 방수공사 부위의 누수, 배관에서 발생한 누수, 창호 주변 누수를 서로 구분합니다. 물자국 한 장만으로 누수 원인을 곧바로 방수층으로 정하면 안 되는 이유입니다. 공정사진은 어느 층이 어떻게 가려졌는지 추적하는 데 도움을 주지만, 실제 하자 판단에는 설계도서, 누수 위치와 양상, 배관시험, 현장조사 등 추가 정보가 필요합니다.

건축물관리점검지침의 소규모 노후 건축물 점검표는 옥상·지붕 방수층 상태와 실내 마감의 누수 흔적을 점검 항목으로 둡니다. 다만 입주 후 유지관리 사진과 이번 글의 마감 전 공정사진은 목적이 다릅니다. 전자는 나타난 현상을 설명하고, 후자는 숨겨질 시공 순서를 복원합니다. 두 기록을 같은 위치 코드로 이어 두면 이후 방수층 상태와 누수 흔적을 비교할 때 출발점을 찾기 쉽습니다.

편집 메모: 사진은 결과보다 공정의 문장을 만들어야 합니다

좋은 방수 사진 묶음은 “무엇을 찍었는가”에서 끝나지 않습니다. 바탕을 정리했고, 상세를 보강했고, 방수층을 시공했고, 가리기 전에 확인했고, 이상이 있으면 보수 후 다시 확인했다는 순서를 읽을 수 있어야 합니다. 한 부위의 사진이 많아도 순서와 위치가 없으면 나중에는 비슷한 회색 바닥의 모음으로 남기 쉽습니다.

사진대장의 상태 칸에는 “촬영됨”, “확인 요청”, “보완 중”, “관계자 확인 완료”를 구분해 적는 편이 좋습니다. 촬영 자체를 승인이나 합격으로 표시하면 책임과 판단 시점이 흐려집니다. 최종 판단은 해당 계약과 설계도서에 따라 권한이 있는 설계자·감리자·시공자 등 관계자가 남긴 서면 기록으로 확인해야 합니다.

방수층이 가려지기 전 8개 기록 체크

기록 가치를 떨어뜨리는 5가지 실수

• 촬영 시점과 위치코드 없이 여러 공정의 사진을 한 폴더에 섞어 두는 것
• 완성 마감만 찍고 가려지는 방수층과 접합 상세를 남기지 않는 것
• 사진을 많이 찍었다는 이유로 도막 두께나 방수 성능이 확인됐다고 단정하는 것
• 시험 조건과 시간을 기록하지 않은 채 물이 담긴 사진 한 장만 보관하는 것
• 촬영을 위해 미양생 방수층을 밟거나 위험한 옥상 가장자리로 접근하는 것
