단열재보다 먼저 보는 열교·기밀 디테일

단열선과 기밀선은 같은 듯 다른 두 선이다

열교와 기밀 검토에는 단열선·기밀선을 도면 위에서 따로 연결합니다. 슬래브 끝·지붕과 벽·창틀·관통부 중 선이 끊기는 곳을 상세와 시공 순서에 대조해야 제품 두께만으로 외피 성능을 설명하는 오류를 줄일 수 있습니다. 접합 변경 때 관련 공종과 은폐 전 확인 범위도 갱신합니다. 선이 이어진 도식은 실제 성능 검사를 대신하지 않으며 설계·시공·측정의 확인을 구분해야 합니다.

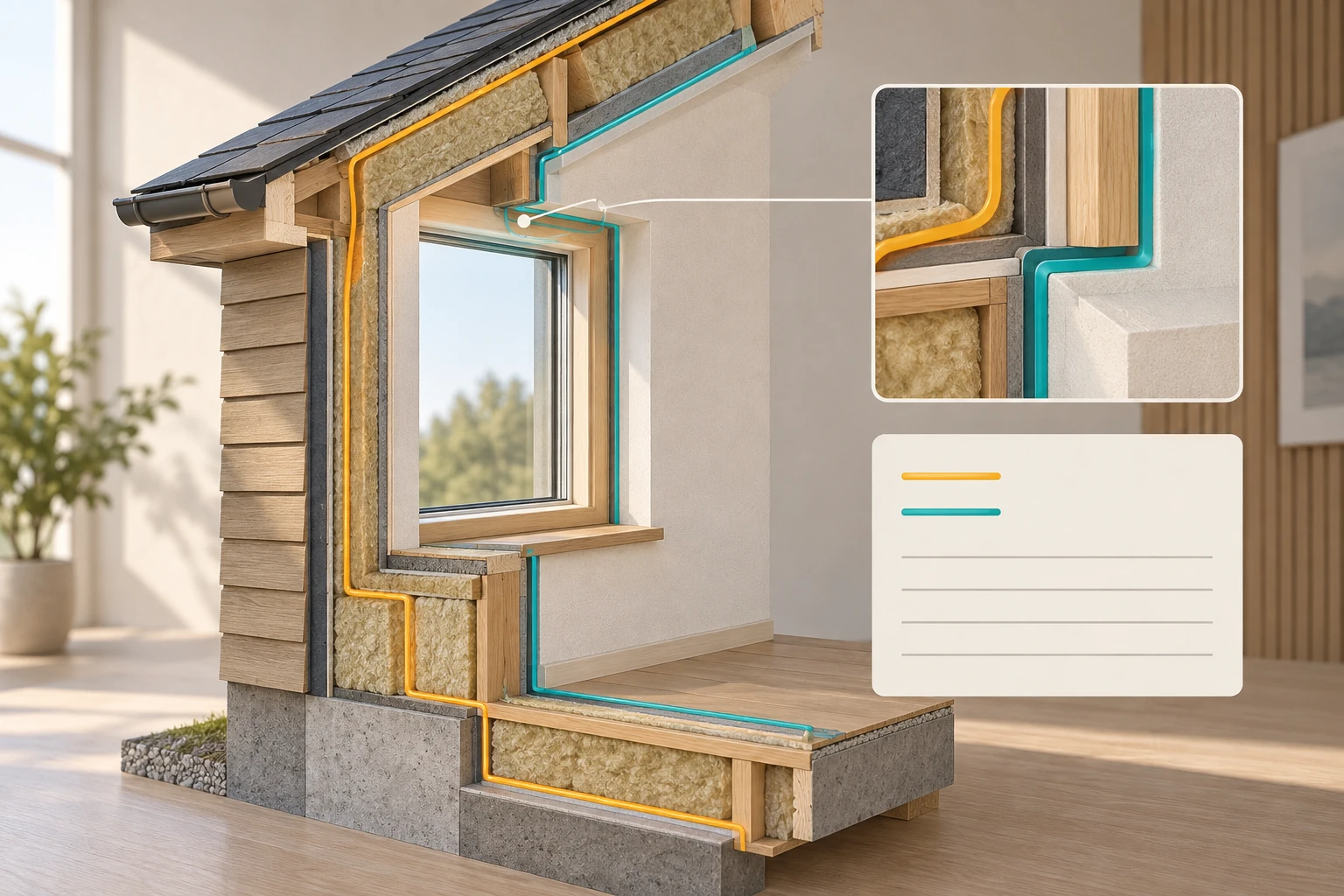

열교는 열의 이동 경로, 기밀은 공기의 누설 경로를 다루므로 하나를 보완했다고 다른 하나가 자동으로 해결되지는 않는다. 설계도 단면을 출력해 단열선은 노란색, 기밀선은 파란색처럼 구분하고 외피를 한 바퀴 따라간다. 선이 멈추는 지점마다 제품명을 쓰기 전에 “어느 재료가 다음 재료와 어떻게 이어지는가”를 묻는다. 이 단순한 작업이 확대 상세가 필요한 위치를 빠르게 드러낸다.

다섯 접합부는 확대 상세로 확인한다

평면도와 기본 단면도에서 선이 이어져 보이더라도 실제 시공 순서까지 표현되지 않으면 현장에서 해석이 갈릴 수 있다. 접합부 상세에는 구조체, 단열재, 방습·기밀층, 방수층, 창호 고정과 마감의 상대 위치가 보여야 한다. 특정 테이프나 폼 이름 하나로 끝내지 말고 바탕 재료와 청소·건조 조건, 접착 폭과 겹침, 모서리 처리, 후속 공정의 훼손 방지까지 시방과 연결한다.

국토교통부의 에너지절약설계기준은 단열재 이음의 밀착 또는 엇갈림, 방습층 이음과 단부의 기밀 마감, 외피 접합부와 틈의 코킹·가스켓 처리, 개구부와 배관·전기배선 연결부의 기밀 처리를 다룬다. 다만 개별 주택에 적용할 층 구성과 재료 위치는 구조방식, 지역, 실내 습도와 냉난방 조건에 맞춰 설계해야 한다. 아래 표는 제품 추천이 아니라 상세도에 답이 있어야 할 질문 목록이다.

그릴 수 있는 상세보다 시공 가능한 순서가 중요하다

좋은 단면도도 공종 순서가 맞지 않으면 구현하기 어렵다. 예를 들어 창호가 설치된 뒤 기밀층에 손이 닿지 않거나, 설비 배관이 지나간 뒤 테이프를 붙일 바탕이 사라지는 상세는 현장에서 임시 보수로 바뀌기 쉽다. 각 접합부마다 바탕을 만드는 공종, 단열·기밀을 잇는 공종, 마감 전에 확인하는 사람을 정한다. 서로 다른 업체의 경계가 곧 외피의 끊김이 되지 않도록 책임 위치를 도면과 공정표에 함께 표시한다.

견본 시공이나 첫 구간 검측은 반복되는 실수를 초기에 찾는 데 유용하다. 창 한 곳, 대표 관통부, 벽·지붕 모서리처럼 반복되는 상세를 먼저 완성해 접착 상태와 작업 공간, 후속 공정 간섭을 확인한다. 문제가 있으면 같은 방식이 집 전체에 반복되기 전에 상세와 순서를 수정한다. 사진은 완성된 마감보다 기밀층과 단열층이 가려지기 직전에 위치·방향·자와 함께 남겨야 이후 도면과 대조할 수 있다.

• 상세도마다 단열 담당, 기밀 담당, 창호·설비 등 접합 상대 공종을 적는다.
• 접착·코킹 전 바탕면의 재료, 평활도, 청결·건조 조건을 시방서로 연결한다.
• 모서리와 단부는 평면 길이뿐 아니라 실제 작업 도구가 들어갈 공간을 확인한다.
• 은폐 전 검측 항목과 사진 구도, 승인자를 공정표에 넣는다.
• 후속 공정이 기밀층을 뚫을 때 복구 재료와 재검측 책임을 정한다.

성능 목표와 검측 방법을 착공 전에 합의한다

기밀성능 시험을 시행할 계획이라면 목표값, 시험 방법, 건물 상태와 시점을 설계·계약 단계에서 정한다. 창호와 주요 기밀층이 설치됐지만 보수가 가능한 중간 단계의 진단과 준공 단계 확인은 목적이 다르다. 숫자만 계약서에 넣고 측정 경계, 임시 밀폐 대상, 장비와 보고서 형식을 정하지 않으면 결과를 비교하기 어렵다. 일반적인 수치를 모든 주택의 합격 기준으로 복사하지 말고 적용 제도와 프로젝트 성능 목표를 확인한다.

누기 위치를 찾는 연막·열화상 등의 보조 방법도 기상 조건과 사용 절차에 영향을 받으며 사진 한 장이 결로나 하자 원인을 확정해 주지는 않는다. 발견된 틈은 위치, 원인 공종, 보수 재료, 재검측 결과를 기록한다. 기밀성이 높아질수록 계획 환기와 실내 수분 관리가 함께 작동해야 하므로 환기설비의 설계·풍량 확인도 별도 항목으로 둔다. 열교·기밀 디테일은 단열재 사양표를 대체하는 것이 아니라 그 성능이 연결되도록 만드는 실행 도면이다.

편집 노트: 도면 위 두 색 연속선은 회의의 공용어다

열교와 기밀을 말로만 설명하면 설계자, 시공자, 창호·설비 업체가 서로 다른 층을 가리킬 수 있다. 같은 단면에 두 색 선을 그리고 끊긴 곳에 번호를 붙인 뒤 번호별 확대 상세와 담당 공종을 연결하면 회의가 제품 자랑에서 접합 책임 확인으로 바뀐다.

착공 전·은폐 전 9문항

흔한 오판 5가지

• 단열재 두께가 충분하면 모든 열교와 결로 위험이 자동으로 해결된다고 본다.
• 창호 시험성적서만 확인하고 프레임 위치와 구조체 접합 상세를 비워 둔다.
• 우레탄폼이나 테이프 한 제품을 모든 기밀·방수·방화 접합의 만능 해법으로 쓴다.
• 공종 사이 책임자를 정하지 않아 관통부 복구를 마지막 업체의 임시 작업에 맡긴다.
• 마감 후 한 번의 사진이나 시험으로 숨은 접합부의 시공 품질 전체가 보장된다고 여긴다.

참고 기준과 한계

가상의 창 접합 변경을 두 선의 기록으로 검토합니다

실제 고객 현장이 아닌 설명용 상황입니다. 설계 단계에서 창의 위치를 바꾸었으나 단열·기밀 접합 상세가 이전 위치로 남았다고 생각해 보겠습니다. 창 배치가 최신이라는 사실과 관련 외피 상세가 변경을 반영했다는 사실은 다릅니다. 창 식별과 위치, 적용 도면·상세 번호, 단열과 기밀 연결, 방수·고정·설비 관계를 함께 대조해야 합니다.

회의 기록에는 “창 위치 변경”이라는 제목만 넣기보다 어느 위치와 도면이 바뀌었고 어떤 관련 상세를 다시 확인해야 하는지 적습니다. 필요한 전문 검토가 없으면 연결이 적합하다는 결론을 내리지 않습니다. 테이프와 충전재 제품을 주문했다는 사실도 실제 바탕·접합·시공·검수가 확인됐다는 뜻이 아닙니다.

표에는 겹침 길이나 충전 폭의 정답을 넣지 않았습니다. 실제 제품 지침과 구조·외피·현장 조건에 따른 설계·시방과 전문 확인이 필요한 값이기 때문입니다. 사용자가 접합부를 임의로 해체하거나 연막·압력 시험을 수행하는 방법도 안내하지 않습니다.

은폐 전 자료와 성능 시험은 다른 확인입니다

가려지기 전 사진에는 위치·시점·관련 도면과 실제 작업이 연결돼야 합니다. 사진이 있다는 사실은 그 위치의 모든 열교·누기와 결로 조건을 검증했다는 뜻이 아닙니다. 필요한 전문 검측과 시험은 목적·방법·건물 상태·장비·담당·확인 범위를 기록하고 원문 보고서와 보완·재확인 결과를 연결합니다.

가상의 장부에서 사진만 확보했다면 “사진 기록 완료, 성능 확인 미확인”처럼 상태를 나눕니다. 중간 점검이 있었다면 그 결과를 최종 시험으로 바꾸어 표시하지 않습니다. 단열·기밀 확인과 환기·수분 관리 검토도 각각 어떤 자료에서 확인됐는지 인계 기록에 남겨야 합니다.

2026-09-13 추가 자료 대조: 기존 링크의 에너지절약설계기준은 시행 2026-07-08·국토교통부고시 2026-360호로 표시됨을 확인했습니다. 제명·시행 표시 확인과 특정 주택의 조문·상세 적용을 전문 검토 완료한 것은 다릅니다. 기존의 공식 ZEB 기술 안내도 자료 연결의 출발점이며 이 글의 표와 그림은 실제 인증·시험 자료가 아닙니다.
