지반조사보고서에서 기초공사 위험 읽는 법

결론 페이지보다 조사 범위를 먼저 본다

지반조사보고서를 받으면 기초 형식이 적힌 결론부터 찾기 쉽다. 그러나 권고문을 이해하려면 조사 위치도, 시추 주상도, 현장시험과 실내시험, 지하수 관측, 적용한 구조물 조건을 먼저 확인해야 한다. 지반조사는 땅 전체를 투명하게 보여 주는 촬영이 아니라 선택한 위치에서 얻은 정보로 지층을 해석하는 과정이다. 시추공 사이 또는 조사 깊이 아래에는 확인하지 못한 변동이 남을 수 있다.

표지에서 보고서 작성일과 대상 대지, 조사 목적을 확인한 뒤 계획 건물의 배치와 조사 위치도를 겹쳐 본다. 건물 위치가 바뀌었거나 지하층, 옹벽, 성토 계획이 조사 당시와 달라졌다면 기존 결론의 전제가 유지되는지 질문해야 한다. 국가건설기준은 설계와 시공에 필요한 지반정보 획득을 위한 조사 체계를 제시하지만, 실제 조사 항목과 범위는 구조물·지반·설계 단계에 맞춰 정해져야 한다.

주상도에서 여덟 단서를 연결한다

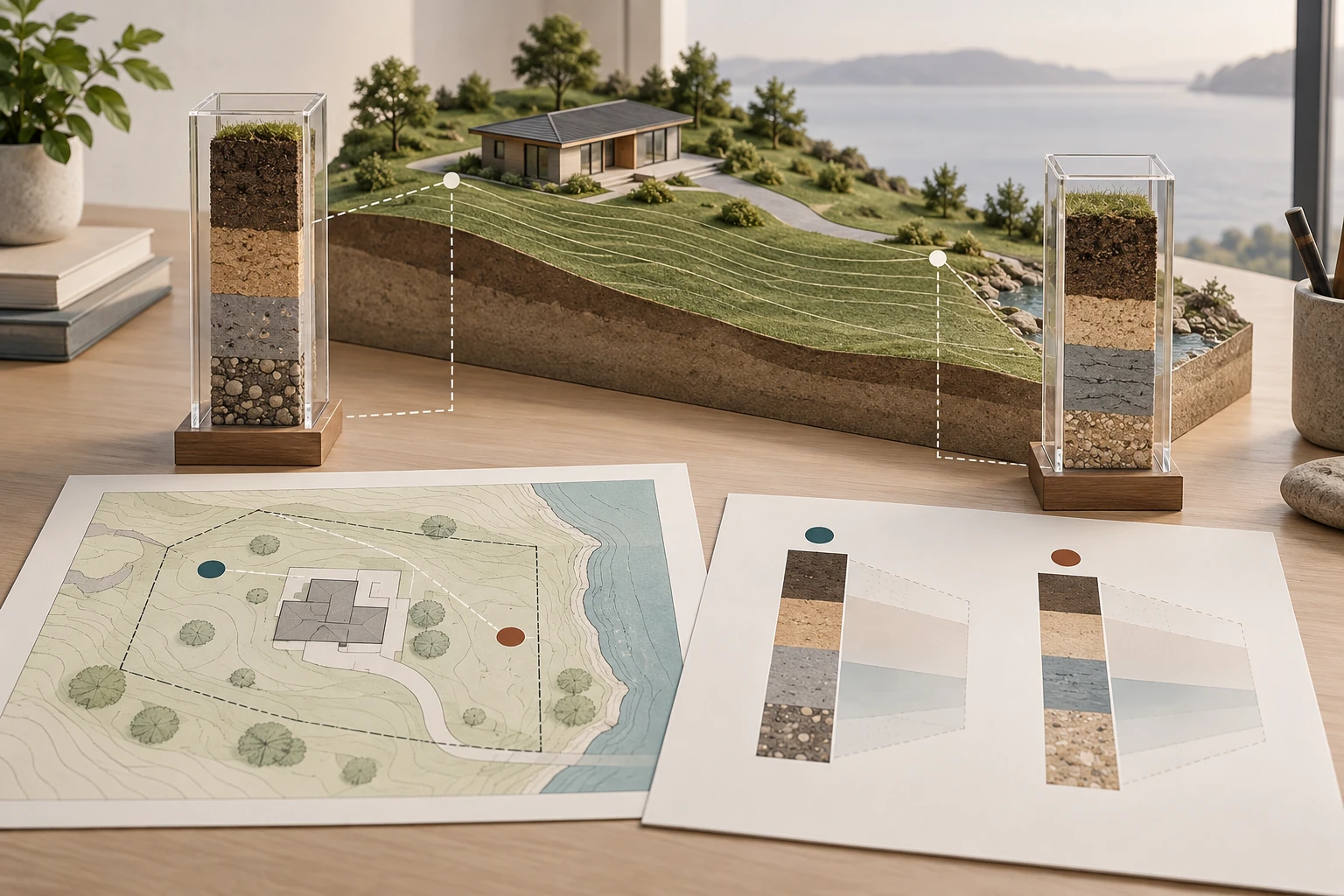

시추 주상도는 한 지점의 깊이별 기록이다. 왼쪽의 깊이와 표고, 지층명, 시료와 시험 위치, 표준관입시험 결과, 지하수 표시를 세로로 따라가면 기초가 놓일 것으로 예상되는 깊이에 어떤 층이 있는지 볼 수 있다. 한 공의 값이 좋아 보여도 다른 공에서 성토층 두께나 풍화대 깊이가 크게 달라지면 평면 방향의 편차가 설계 질문이 된다.

아래 항목은 스스로 기초를 계산하기 위한 숫자표가 아니다. 보고서의 원문이 무엇을 관찰했고 무엇을 해석했는지 분리하기 위한 독해표다. 약어와 시험 조건, 보정 여부는 보고서 범례와 시험 성적서에서 확인하고, 해석이 필요한 수치는 지반 분야와 구조 분야 담당자에게 함께 묻는다.

위험 신호를 공사비 질문으로 번역한다

기초공사 위험은 약한 지층이라는 한 단어보다 불확실성과 계획의 불일치에서 커진다. 성토층 두께가 공마다 다르면 기초 저면에서 지반 조건이 균일한지, 부등침하 검토와 치환 범위가 필요한지 묻는다. 지하수가 굴착 깊이와 가깝다면 계절 변동, 배수·양수, 굴착면 안정과 주변 영향 검토를 누가 맡는지 확인한다. 기반암이 얕다는 표현도 암반 굴착과 장비 접근, 잔토 처리 비용을 별도로 검토해야 할 수 있다.

보고서의 기초 권고는 조사 당시 전달된 건물 규모와 하중, 계획고를 전제로 할 수 있다. 평면, 층수, 구조방식, 지하층 또는 옹벽 계획이 바뀌면 구조설계자가 산정한 하중과 지반조사 결과를 다시 연결해야 한다. 지지력 검토뿐 아니라 총침하와 부등침하, 굴착·배수·인접지 영향 등 어떤 한계상태를 검토했는지 질문한다. 이 질문은 특정 공법을 고르는 지시가 아니라 누락된 설계 업무를 찾는 장치다.

• 성토층 또는 느슨한 층의 두께가 공별로 다른가?
• 기초 예상 저면보다 조사와 시험이 충분한 깊이까지 이어지는가?
• 관측 지하수위와 굴착 바닥의 관계, 계절 변동을 어떻게 다룰 것인가?
• 설계하중과 기초 크기가 보고서 작성 당시 가정과 달라졌는가?
• 옹벽·사면·인접 건물처럼 본채 기초 밖의 위험을 별도로 조사했는가?
• 공사 중 다른 지층이 나오면 누가 확인하고 어떤 기준으로 설계를 재검토하는가?

설계도와 공사 중 확인 계획까지 이어 간다

최종 기초도면에는 적용한 지반 조건, 기초 저면 표고, 설계 지지력 등 필요한 설계 정보와 시공 시 확인사항이 일관되게 연결돼야 한다. 보고서와 구조계산서, 토목도면에서 쓰는 표고 기준이 다르면 현장에서 잘못된 깊이를 기준으로 삼을 수 있으므로 기준점을 맞춘다. 지반개량·치환·말뚝 같은 대안이 검토됐다면 선택 이유, 범위, 품질 확인 방법과 비용 항목이 견적서에 어떻게 반영됐는지 대조한다.

터파기 후 드러난 지반은 보고서의 예측과 같을 수도, 다를 수도 있다. 착공 전에 예상과 다른 지층, 용수, 매립물, 암반선이 나타났을 때 작업을 어떻게 멈추고 누구에게 알리며 어떤 추가 확인을 할지 절차를 정한다. 단순 사진만으로 안전을 판정하지 말고 설계자·감리자와 필요한 지반 전문가가 확인할 시점과 기록 형식을 합의한다. 사전 질문과 공사 중 확인이 연결될 때 보고서는 책장에 꽂힌 자료가 아니라 의사결정 문서가 된다.

편집 노트: N값 표보다 평면과 세로선을 먼저 겹친다

숫자가 큰 칸에 형광펜을 칠하는 것보다 건물 배치도에 시추공 위치를 표시하고, 각 공의 주상도에 기초 예상 저면선을 그어 보는 편이 질문을 만들기 쉽다. 이 작업만으로 설계를 결정할 수는 없지만 “건물 모서리 쪽 정보가 비어 있다”, “기초 저면 부근 지층이 공마다 다르다” 같은 자료 공백을 구체적으로 드러낸다.

보고서 판독 8문항

흔한 오판 5가지

• N값 하나를 곧바로 허용지지력으로 바꾸거나 기초 형식의 정답으로 사용한다.
• 시추공 한 곳의 주상도를 대지 전체가 균일하다는 증거로 받아들인다.
• 시추 당시 지하수위 한 번을 우기와 공사 기간의 최고 수위로 간주한다.
• 보고서 작성 뒤 바뀐 건물 위치·하중·계획고를 기존 결론에 그대로 적용한다.
• 기초 견적에 치환·배수·암반 굴착·추가조사와 품질 확인 항목이 빠져도 총액만 비교한다.
